Descriptif

Opérateur COMFORT* 870 pour portails coulissant de largeur maximum 8.000 mm.

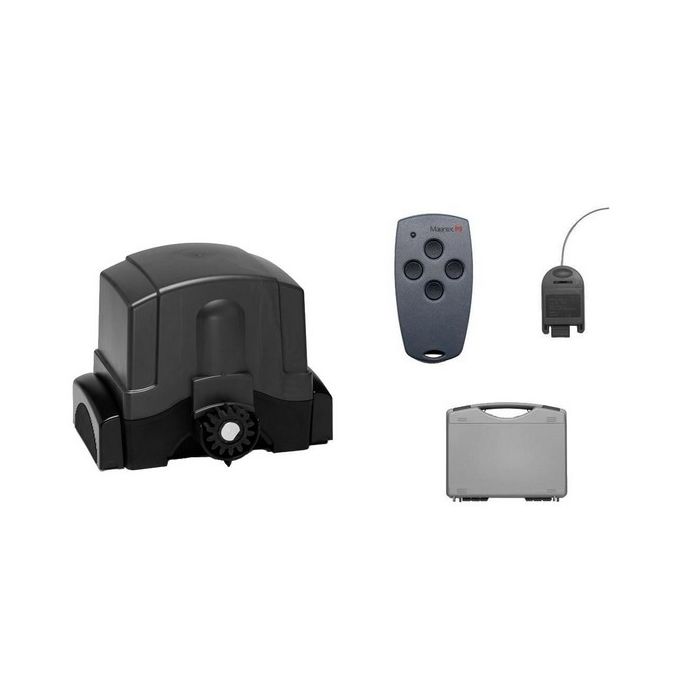

Composition du pack :

- 1 tête d'opérateur Comfort 870 accu avec commande intégrée Control x.81 avec télécommande multibit, 868
MHz

- 1 antenne Digital 165

- Accu avec régulateur de charge

- Chargeur secteur

- Console de sol et pignon Module 4 pré-monté

- 1 Emetteur mini Digital 304, 4 boutons

- Nécessaire de montage



Dimensions

Tête d'opérateur : 255 x 318 x 185 mm

Accu : 230 x 280 x 80 mm

Poids (total) : 14,7 kg



Avantages produits

Économiseur d'énergie intégré

Technique du point de référence

Amortis au démarrage et en fi n de course

Dispositif anti-blocage

Limitation du temps de marche

Déclenchement manuel en cas de panne électrique

Branchement pour contacteurs à boutons, à clés et digicodeurs

Branchement barrière photoélectrique Ouverture et Fermeture

Branchement voyant de signalisation 24 V DC

Branchement sécurité latérale 8,2 kÙ Ouverture et Fermeture

Exploitation intégrée 8,2 kÙ

Arrêt automatique en Ouverture et Fermeture programmable

Ouverture partielle programmable

Vitesse de manoeuvre programmable

Amorti en Ouverture et Fermeture programmable

Vitesse d'amorti en Ouverture et Fermeture programmable

Refermeture automatique programmable

Possibilité de branchement d'un relais pour : lampe clignotante, position de porte OUVERTURE/FERMETURE,
impulsion de balayage - 1 seconde, panne, éclairage

Signalisation des défauts

Fonction Reset, retour à la programmation d'usine



Remarque

Portail poids max. 400 kg

Pour crémaillères Module 4

Jusqu'à un poids de portail de 400 kg il suffit une protection passive par caoutchouc en bout de portail et sur les
zones de cisaillement

(respectez les déclarations de conformité CE)



Durée d'utilisation avec 4 cycles par jour

- env. 30 jours avec une température ambiante de +20C

- env. 22 jours avec une température ambiante de 0C

- env. 15 jours avec une température ambiante de -15C



Tension d'alimentation 24 V DC

Capacité accu 7,2 Ah

Consommation en fonctionnement 0,2 KW

Consommation en veille 0,1 W

Régime de fonctionnement (durée d'enclenchement) KB 5 Min

Tension du circuit de commande 24 V DC

Protection tête d'opérateur IP 44

Protection accu IP 20

Classe de protection III

Force en traction et poussée 400 N

Vitesse de manuvre jusqu'à 180 mm/sec.

Temps d'ouverture (spécifique à chaque porte) env. 16 - 25 sec

Températures d'utilisation Tête d'opérateur -20C à +60C

Températures d'utilisation Accu -15C à +45C



Accessoire spécifique au COMFORT 870 accu en option :

- MA83252 - Complément solaire





*confort
