Descriptif

Opérateur COMFORT* 520 pour portails à 2 battants de largeur maximum 3.000 mm et hauteur max. 2.500 mm

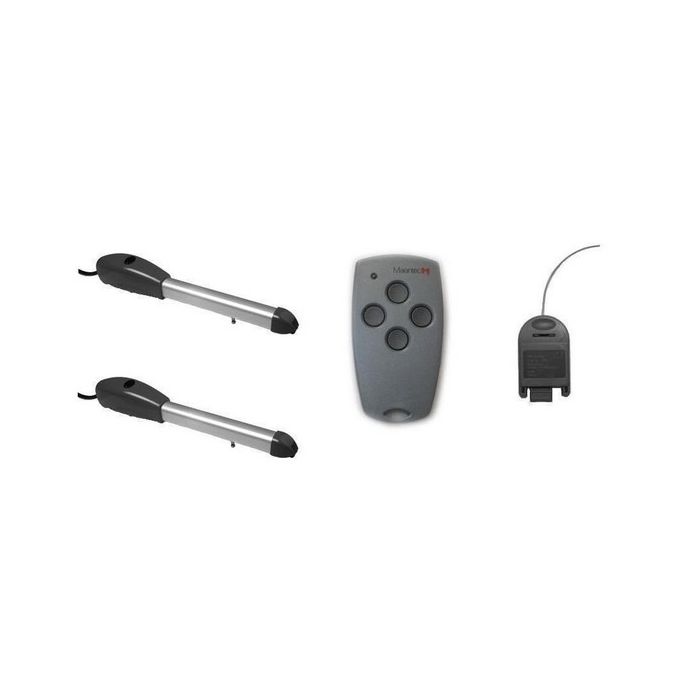

Composition du pack :

- 2 têtes d'opérateur Comfort 520, pré-câblée, coloris de la tête gris anthracite, et alu anodisé pour le tube

- 1 Armoire de commande séparée Control x.51 avec télécommande multibit, 868 MHz

- 1 antenne Digital 164

- 1 Emetteur mini Digital 304, 4 boutons

- Equerres pour battant et pilier (galvanisées et bleu chromé)

- Nécessaire de montage



Dimensions

Tête d'opérateur : 114 x 120 x 811 mm

Armoire de commande : 120 x 240 x 100 mm

Poids (total) 31,9 kg



Avantages produits

Économiseur d'énergie intégré

Technique du point de référence

Amortis au démarrage et en fin de course

Dispositif arrêt sur obstacle et reverse

Limitation du temps de marche

Déclenchement manuel en cas de panne électrique

Branchement pour contacteurs à boutons, à clés et digicodeurs

Branchement barrière photoélectrique Ouverture et Fermeture

Branchement voyant de signalisation 24 V DC

Branchement Serrure électrique 24 V DC

Branchement sécurité latérale 8,2 kÙ Ouverture et Fermeture

Possibilité de sauvegarde batterie avec back-up 400/700 (seulement control x.51 N prod. à partir de 5000059174)

Arrêt automatique en Ouverture et Fermeture programmable

Fonction de course des battants programmable (seulement sur les installation à 2 battants)

Vitesse de manoeuvre programmable

Amorti en Ouverture et Fermeture programmable

Vitesse d'amorti en Ouverture et Fermeture programmable

Refermeture automatique programmable

Possibilité de branchement d'un relais pour lampe clignotante, position de porte OUVERTURE/FERMETURE,
impulsion de 1 sec., panne, éclairage

Signalisation des défauts

Fonction Reset, retour à la programmation d'usine



Remarque

Min. 50% de surface ajourée

Poids maxi. du battant: 400 kg

Pente jusqu'à 10%

Une butée Ouverture et Fermeture est nécessaire

Les données indiquées pour le ou les battants sont uniquement des recommandations pour un portail ayant un
fonctionnement aisé. En cas de vents forts, il est nécessaire de vérifier la force du vent et le couple des moteurs



Tension d'alimentation 230 V

Fréquence nominale 50/60 Hz

Absorption de courant 1 A

Consommation en fonctionnement 0,2 KW

Consommation en veille < 5 W

Régime de fonctionnement (durée d'enclenchement) KB 5 Min.

Tension du circuit de commande 24 V DC

Protection Tête d'opérateur IP 44

Protection Armoire de commande IP 65

Classe de protection II

Force en traction et poussée 1 500 N

Vitesse de manuvre 15-20 mm/Sec.

Temps d'ouverture (spécifique à chaque porte) 15-25 Sec.

Course utile 358 mm

Températures d'utilisation -20C à +60C





*confort
