Descriptif

Opérateur COMFORT* 515 L accu pour portails à 1 battant de largeur maximum 3.500 mm et hauteur max. 2.500
mm

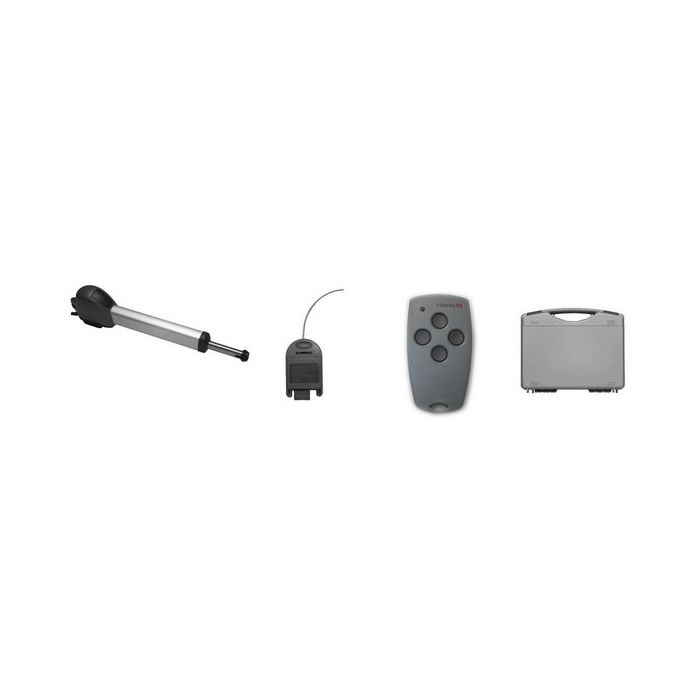

Composition du pack :

- 1 tête d'opérateur Comfort 515 L accu, pré-câblée, coloris gris anthracite

- 1 Armoire de commande séparée Control x.51 accu avec télécommande multibit, 868 MHz

- 1 antenne

- 1 Accu avec régulateur de charge

- 1 Chargeur secteur

- 1 Emetteur mini Digital 304, 4 boutons

- Equerres pour battant et pilier (galvanisées et bleu chromé)

- Nécessaire de montage



Dimensions

Tête d'opérateur : 122 x 198 x 755 mm

Armoire de commande : 120 x 240 x 100 mm

Accu : 230 x 280 x 80 mm

Poids (total) 14.8 kg



Avantages produits

Économiseur d'énergie intégré

Fins de courses électroniques grâce aux capteurs Hall

Amortis au démarrage et en fin de course

Limitation du temps de marche

Dispositif arrêt sur obstacle et reverse

Déclenchement manuel en cas de panne électrique

Branchement pour contacteurs à boutons, à clés et digicodeurs

Branchement cellule photoélectrique Ouverture et Fermeture

Branchement voyant de signalisation 24 V DC

Branchement Serrure électrique 24 V DC

Branchement sécurité latérale 8,2 kÙ Ouverture et Fermeture

Arrêt automatique en Ouverture et Fermeture programmable

Vitesse de manoeuvre programmable

Vitesse d'amorti en Ouverture et Fermeture programmable

Refermeture automatique programmable

Possibilité de branchement d'un relais: lampe clignotante, position de porte OUVERTURE / FERMETURE, impulsion
de 1 seconde, panne, éclairage

Signalisation des défauts

Fonction Reset, retour à la programmation d'usine



Remarque

Min. 50% de surface ajourée

Poids maximum par battant: 200 kg

Pente jusqu'à 2%

Pour garantir la stabilité du battant fermé nous préconisons une butée mécanique pour la fin de course Fermeture

Les données indiquées pour le ou les battants sont uniquement des recommandations pour un portail ayant un
fonctionnement aisé. En cas de vents forts, il est nécessaire de vérifier la force du vent et le couple des moteurs.

Durée d'utilisation avec 4 cycles par jour:

- env. 25 jours à une température ambiante de +20C

- env. 20 jours à une température ambiante de 0C

- env. 15 jours à une température ambiante de -15C



Tension d'alimentation 24 V DC

Capacité accu 7,2 Ah

Consommation en fonctionnement 0,2 KW

Consommation en veille 0,1 W

Régime de fonctionnement (durée d'enclenchement) KB 5 Min.

Tension du circuit de commande 24 V DC

Protection Tête d'opérateur IP 44

Protection Armoire de commande IP 65

Protection Accu IP 20

Classe de protection III

Force en traction et poussée 1 000 N

Vitesse de manuvre 15-20 mm/Sec.

Temps d'ouverture (spécifique à chaque porte) 15-25 Sec.

Course utile 600 mm

Températures d'utilisation Tête d'opérateur -20C à +60C

Températures d'utilisation Accu -15C à +45C





*confort
